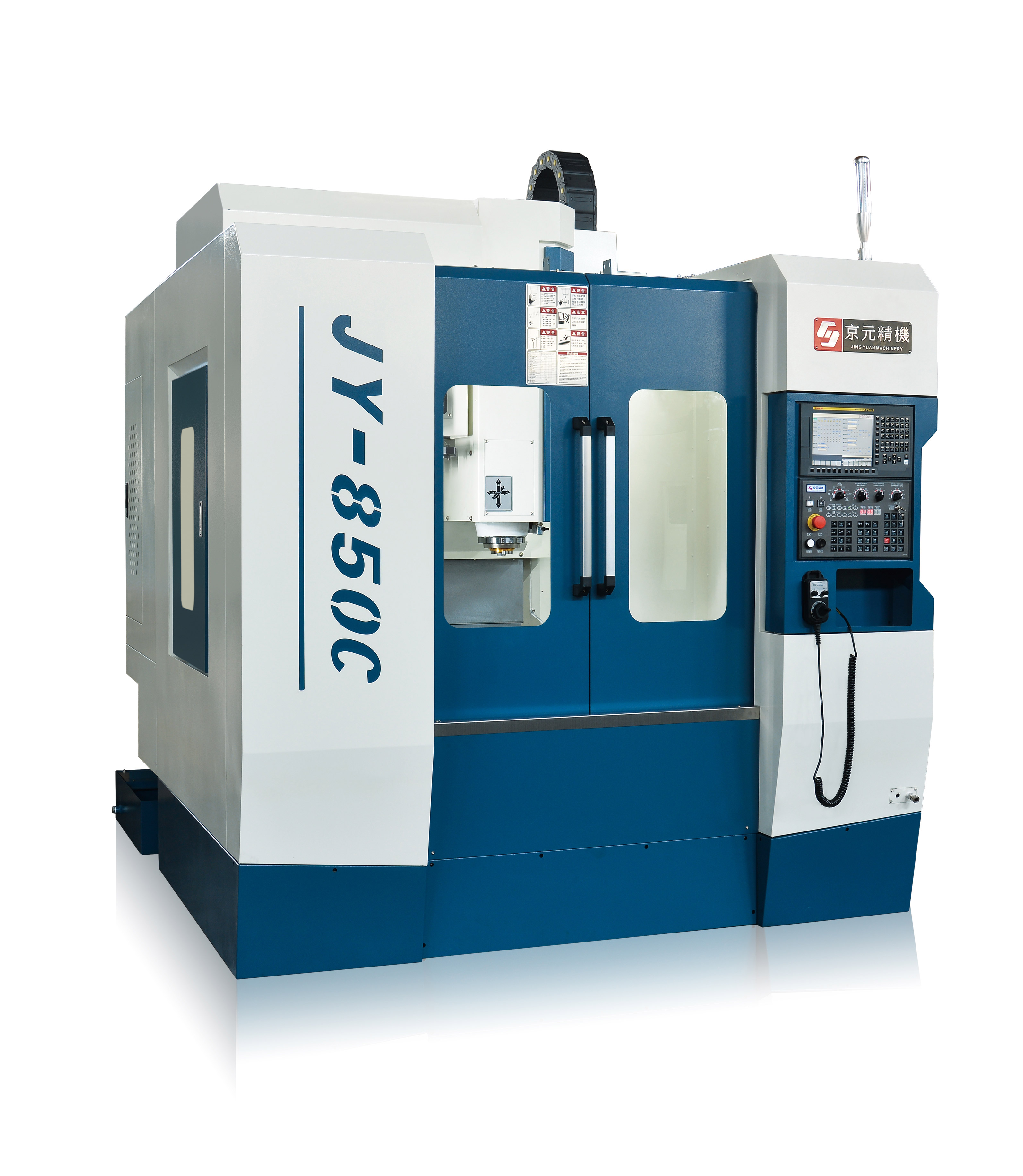

- 产品名称：JY850C
- 所属分类：立式加工中心
- 在线预订
| 机型 | UNIT | JY-850C | JY-V855 |
| 项目 |
| 三轴线轨 | 三轴线轨 |
| 工作台 |
|
|
|
| 工作台面积(长*宽） | mm | 1000*500 | 1000*550 |
| T型槽(宽x槽数x间距) | mm | 14*4*125 | 18*5*160 |
| 最大载重 | kg | 500 | 500 |
| 行程 |
|
|
|
| X轴行程 | mm | 800 | 800 |
| Y轴行程 |
| 500 | 550 |
| Z轴行程 | mm | 550 | 550 |
| 主轴鼻端至工作台距离 | mm | 110-660 | 120-670 |
| 主轴中心距至机柱滑道面距离 | mm | 566 | 590 |
| 主轴 |
|
|
|
| 主轴方式 |
| 齿轮式(C） | 直结式（Z）/皮带式（P） |
| 主轴锥孔 |
| BBT40 | BT40 |
| 主轴转速 | rpm | 12000(C) | 12000(Z)/10000(P) |
|
| 进给 |
|
|
|
| 切削进给 | mm/min | 1-10000 | 1-10000 |
| 快速进给(X/Y/Z) | m/min | 24/24/20 | 48/48/36 |
| 最小进给量 | mm | 0.001 | 0.001 |
| 精度 |
|
|
|
| 定位精度 | mm | 0.008 | 0.01 |
| 重复定位精度 | mm | 0.005 | 0.006 |
| 控制系统 |
| FANUC Oi-MF Plus | FANUC Oi-MF Plus |
| 主轴电机功率 | kW | 11/15（C) | 11/15（Z) 7.5/11 (P) |
| 三轴电机功率（X/Y/Z) | kW | 3/3/3 | 3/3/3 1.8/1.8/3(P) |
| 刀库 |
|
|
|
| 刀库型式 |
| 圆盘式 | 圆盘式 |
| 刀库容量 |
| 24 | 24 |
| 刀库直径（满刀)*长度 | mm | φ78*300 | φ78*300 |
| 安装需求 |
|
|
|
| 电力容量 | KVA | 25 | 25 |
| 气压压力 | kgf/c㎡ | 6-8 | 6-8 |
| 外型尺寸（宽*深*高） | mm | 2615*2900*2350 | 2600*2830*2410 |
| 机器重量（约） | kg | 6200 | 4800 |
