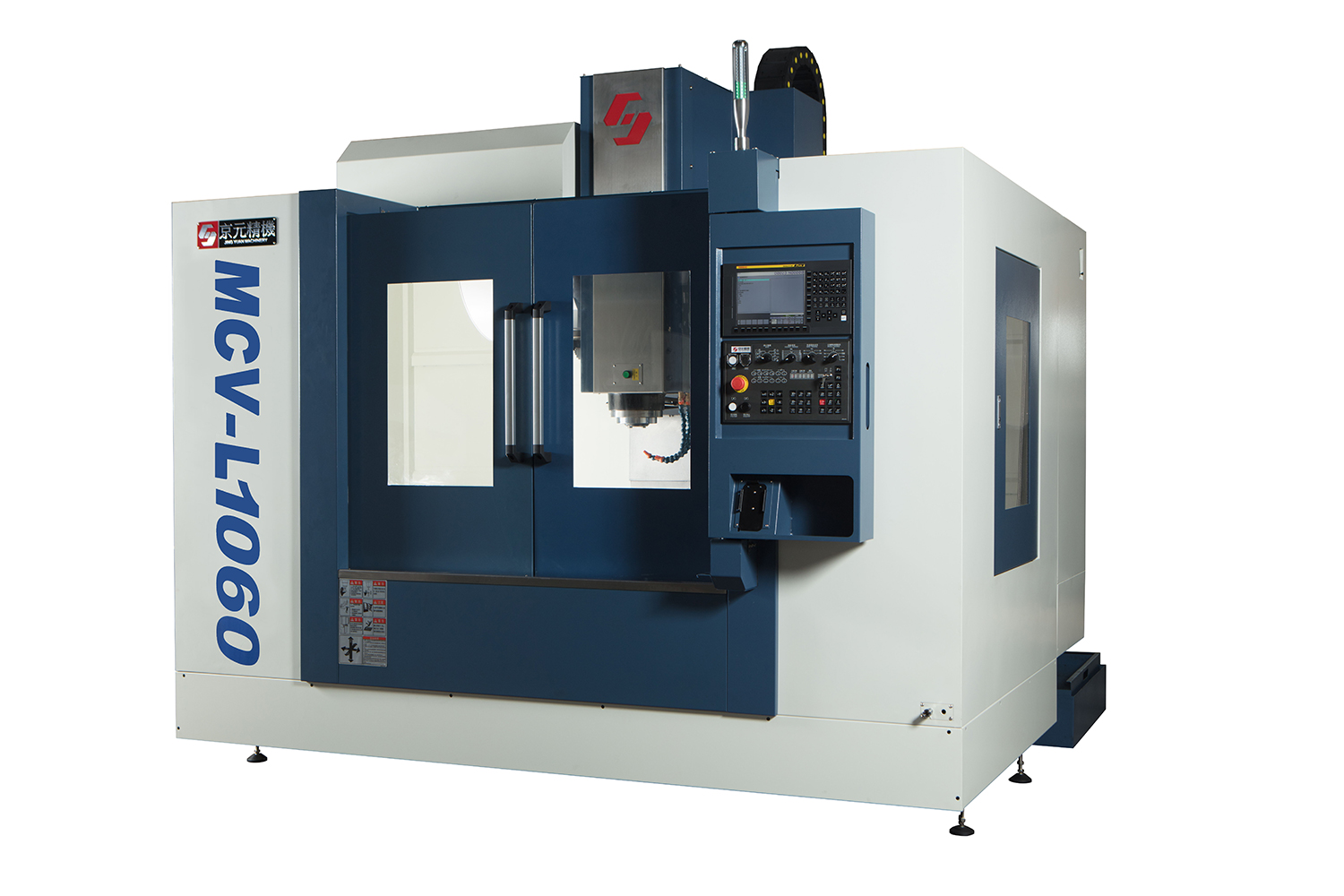

- 产品名称：MCV-L1060
- 所属分类：立式加工中心
- 在线预订
| 机型 | UNIT | MCV-L850 | MCV-L1060 | MCV-L1265 | MCV-L1270 |
| 项目 |
| 二线一硬 | 二线一硬 | 二线一硬 | 二线一硬 |
| 工作台 |
|
|
|
|
|
| 工作台面积(宽*长） | mm | 500*1000 | 600*1300 | 700*1400 | 700*1360 |
| T型槽(宽x槽数*间距) | mm | 18*5*90 | 18*5*100 | 18*5*125 | 18*5*122 |
| 最大载重 | kg | 450 | 800 | 1000 | 1000 |
| 行程 |
|
|
|
|
|
| X轴行程 | mm | 800 | 1000 | 1200 | 1200 |
| Y轴行程 |
| 500 | 600 | 700 | 700 |
| Z轴行程 | mm | 500 | 600 | 600 | 600 |
| 主轴鼻端至工作台距离 | mm | 110-610 | 70-670 | 180-780（P） 200-800（C） | 90-690 |
| 主轴中心距至机柱滑道面距离 | mm | 560 | 655 | 749 | 785 |
| 主轴 |
|
|
|
|
|
| 主轴锥孔 |
| BT40 | BT40 | BT40/BT50 | BT50 |
| 主轴转速 | rpm | 8000/10000(P) | 8000/10000(P) | 8000/10000(P) | 8000(P) |
| 6000(C) |
| 主轴方式 |
| 皮带式(P) | 皮带式(P) | 皮带式(P) | 皮带式(P) |
| 齿轮式(C) |
| 进给 |
|
|
|
|
|
| 切削进给 | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| 快速进给(X/Y/Z) | m/min | 30/30/18 | 30/30/18 | 20/20/16 | 16/16/16 |
| 最小进给量 | mm | 0.001 | 0.001 | 0.001 | 0.001 |
| 精度 |
|
|
|
|
|
| 定位精度 | mm | 0.01 | 0.01 | 0.012 | 0.012 |
| 重复定位精度 | mm | 0.006 | 0.006 | 0.008 | 0.008 |
| 控制系统 |
| FANUC Oi-MF Plus | FANUC Oi-MF Plus | FANUC Oi-MF Plus | FANUC Oi-MF Plus |
| 主轴电机功率 | KW | 11/15 | 11/15 | 11/15 | 15/18.5 |
| 三轴电机功率 | KW | 3/3/3 | 3/3/3 | 3/3/3 | 3/3/3 |
| 刀库 |
|
|
|
|
|
| 刀库型式 |
| 圆盘式 | 圆盘式 | 圆盘式 | 圆盘式 |
| 刀具规格 |
| BT40 | BT40 | BT40/BT50 | BT50 |
| 刀库容量 |
| 24 | 24 | 24 | 24 |
| 刀库直径（满刀)*长度 | mm | φ78*300 | φ78*300 | φ78*300(P) φ110*300(C) | φ110*300 |
| 安装需求 |
|
|
|
|
|
| 电力容量 | KVA | 25 | 25 | 25 | 35 |
| 气压压力 | kgf/c㎡ | 6-8 | 6-8 | 6-8 | 6-8 |
| 外型尺寸（宽*深*高） | mm | 2610*2230*2400 | 3000*2800*2850 | 3650*2630*3000 | 3590*3000*3020 |
| 机器重量 | kg | 5500 | 7800 | 8000 | 9800 |
